產品概述

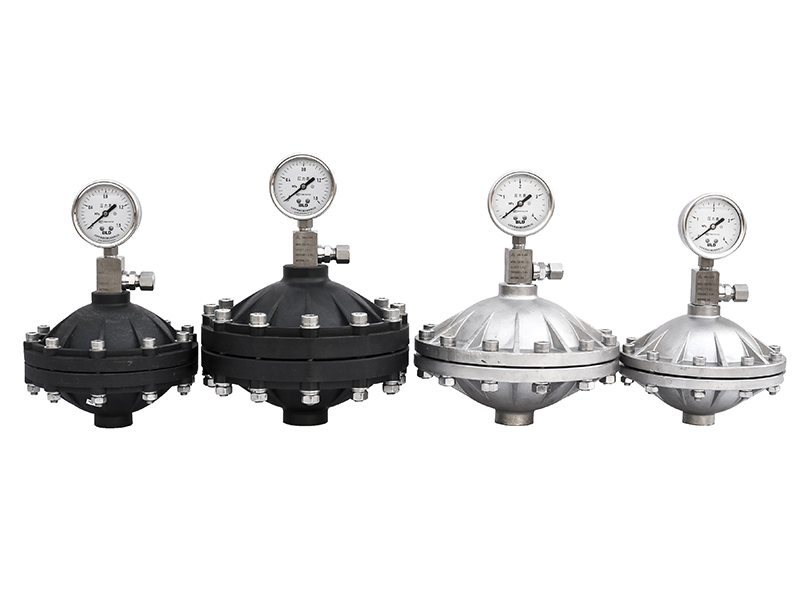

脈動阻尼器又名脈動緩沖器、脈沖阻尼器，是消除管路脈動的常用元件，是計量泵投加系統必須配備的附件。海藍脈動阻尼器能夠起到平滑由柱塞計量泵、隔膜泵等容積型泵工作所引起的管路振動和系統的水錘現象。阻尼器內部由耐腐蝕的隔膜或氣囊將所充氣體與管路系統中的液體隔離開，通過氣室容積的變化起到平滑管路脈動的效果。
工作原理
根據玻義耳定律P1V1=P2V2，通過改變氣體的體積來平滑管路脈動。對于流速有正弦曲線特性的系統，波峰時，阻尼器氣室容積變小，吸收多余流量的液體，波谷時，阻尼器氣室容積變大，釋放存儲的液體，從而達到平滑脈動的效果。
主要功能
l 減少或消除水錘振動對系統的危害；
l 限定泵在啟停時對系統產生的有害壓力峰值；
l 保護管路、儀表、彎頭、接頭等其它附件，減少壓力波動的沖擊；
l 為計量泵創造良好的工作環境并改善泵的工作性能；
l 和背壓閥等其他附件配合使用可使系統管路的壓力波動值接近為零；
l 減少流量計等其他計量?jī)x器受管路系統壓力波動的影響；
l 平穩連續的向投加點輸送投加介質。
規格型號編制說明
HLMZ：海藍脈動阻尼器
M/M2/Q/K：隔膜式/雙隔膜式/氣囊式/空氣式
P/S/C：殼體材質PVC或PVDF/不銹鋼/碳鋼
□：公稱容積（L）
△：額定壓力（MPa）
L/F/Y：內螺紋聯接/法蘭聯接/由令聯接
W：保溫式 （常溫：空白）
B：網板式 （標準：空白）
殼體材質
非金屬：可選PVC、PP、PVDF等材質
金 屬：可選304、316、碳鋼、金屬襯氟、鈦合金、哈氏合金等材質
介質溫度： PVC殼體：-12~+50℃；金屬殼體：參見以下隔膜材質的耐溫表格
隔膜材質
|
隔膜材質 |
環境溫度 |
適用范圍 |
|
PTFE復合橡膠 |
-12℃～+82℃ |
優良的耐蝕性能，可耐絕大部分介質 |
|
PTFE |
-50℃～+150℃ |
優良的耐蝕和耐熱性能，可耐絕大部分介質 |
|
NBR丁腈橡膠 |
-12℃～+82℃ |
耐礦物油、動物脂肪、脂肪烴等 |
|
IIR丁基橡膠 |
-12℃～+70℃ |
耐稀硝酸、鉻酸、氧、臭氧動植物油脂、脂肪酸等 |
|
FKM氟橡膠 |
-23℃～+137℃ |
用于高溫介質；耐酸、堿、鹽、石油產品等 |
|
HNBR氫化丁腈橡膠 |
- 40℃～+180℃ |
用于高溫、高壓介質；可耐酸、耐油、耐溶劑等。 |
|
EPDM三元乙丙橡膠 |
- 40℃～+120℃ |
用于低溫介質；耐稀酸、堿、鹽、銅等 |
容積選型說明
泵的每小時流量÷60÷泵的每分鐘的沖程次數×10＝阻尼器實際所需的最小容積
即計量泵每次沖程流量的10倍即為減少90%脈沖所需的阻尼器最小容積。
此計算方式適用于單頭泵，如多頭泵請咨詢我公司。
技術參數表
|
規格型號 |
材質 |
公稱容積（L） |
額定壓力（MPa） |
外形尺寸 |
連接方式 |
外形圖 |
|
|
D(mm) |
H(mm) |
||||||
|
HLMZ-MP0.15/1.0-L |
PVC |
0.15 |
1.0 |
118 |
205 |
Rc1/2″ |
|
|
HLMZ-MP0.35/1.0-L |
PVC |
0.35 |
1.0 |
142 |
230 |
Rc1/2″ |
|
|
HLMZ-MP0.6/1.0-L |
PVC |
0.6 |
1.0 |
174 |
250 |
Rc3/4″ |
|
|
HLMZ-MP1.0/1.0-L |
PVC |
1.0 |
1.0 |
210 |
310 |
Rc1″ |
|
|
HLMZ-MP2.0/1.0-L |
PVC |
2.0 |
1.0 |
262 |
330 |
Rc1-1/4″ |
|
|
HLMZ-MP4.0/1.0-L |
PVC |
4.0 |
1.0 |
305 |
370 |
Rc2″ |
|
|
HLMZ-MS0.15/2.5-L |
304/316 |
0.15 |
2.5 |
117 |
200 |
Rc1/2″ |
|
|
HLMZ-MS0.35/2.5-L |
304/316 |
0.35 |
2.5 |
142 |
225 |
Rc1/2″ |
|
|
HLMZ-MS0.6/2.5-L |
304/316 |
0.6 |
2.5 |
172 |
235 |
Rc3/4″ |
|
|
HLMZ-MS1.0/2.5-L |
304/316 |
1.0 |
2.5 |
210 |
265 |
Rc1″ |
|
|
HLMZ-MS2.0/2.5-L |
304/316 |
2.0 |
2.5 |
264 |
310 |
Rc1-1/4″ |
|
|
HLMZ-MS4.0/2.5-L |
304/316 |
4.0 |
2.5 |
305 |
345 |
Rc2″ |
|
|
HLMZ-MS6.0/2.5-L |
304/316 |
6.0 |
2.5 |
350 |
370 |
Rc2″ |
|
|
HLMZ-MS0.15/5.0-L |
304/316 |
0.15 |
5.0 |
117 |
205 |
Rc1/2″ |
|
|
HLMZ-MS0.35/5.0-L |
304/316 |
0.35 |
5.0 |
142 |
225 |
Rc1/2″ |
|
|
HLMZ-MS0.6/5.0-L |
304/316 |
0.6 |
5.0 |
172 |
240 |
Rc3/4″ |
|
|
HLMZ-MS1.0/5.0-L |
304/316 |
1.0 |
5.0 |
210 |
265 |
Rc1″ |
|
|
HLMZ-MS2.0/5.0-L |
304/316 |
2.0 |
5.0 |
264 |
315 |
Rc1-1/4″ |
|
|
HLMZ-MS4.0/5.0-L |
304/316 |
4.0 |
5.0 |
305 |
350 |
Rc2″ |
|
|
HLMZ-MS6.0/5.0-L |
304/316 |
6.0 |
5.0 |
350 |
375 |
Rc2″ |
|
|
HLMZ-MS0.15/10-L |
304/316 |
0.15 |
10.0 |
117 |
205 |
Rc1/2″ |
|
|
HLMZ-MS0.35/10-L |
304/316 |
0.35 |
10.0 |
142 |
225 |
Rc1/2″ |
|
|
HLMZ-MS0.6/10-L |
304/316 |
0.6 |
10.0 |
172 |
240 |
Rc3/4″ |
|
|
HLMZ-MS1.0/10-L |
304/316 |
1.0 |
10.0 |
210 |
265 |
Rc1″ |
|
網板式阻尼器技術參數表
|
規格型號 |
材質 |
公稱容積（L） |
額定壓力（MPa） |
外形尺寸 |
連接方式 |
外形圖 |
|
|
D(mm) |
H(mm) |
||||||
|
HLMZ-MS0.15/2.5-L-B |
304/316 |
0.15 |
2.5 |
117 |
200 |
Rc1/2″ |
|
|
HLMZ-MS0.35/2.5-L-B |
304/316 |
0.35 |
2.5 |
142 |
225 |
Rc1/2″ |
|
|
HLMZ-MS0.6/2.5-L-B |
304/316 |
0.6 |
2.5 |
172 |
235 |
Rc3/4″ |
|
|
HLMZ-MS1.0/2.5-L-B |
304/316 |
1.0 |
2.5 |
210 |
265 |
Rc1″ |
|
|
HLMZ-MS2.0/2.5-L-B |
304/316 |
2.0 |
2.5 |
264 |
310 |
Rc1-1/4″ |
|
|
HLMZ-MS4.0/2.5-L-B |
304/316 |
4.0 |
2.5 |
305 |
345 |
Rc2″ |
|
|
HLMZ-MS6.0/2.5-L-B |
304/316 |
6.0 |
2.5 |
350 |
370 |
Rc2″ |
|
雙隔膜式阻尼器技術參數表
|
規格型號 |
材質 |
公稱容積（L） |
額定壓力（MPa） |
外形圖 |
|
HLMZ-M2P8.0/1.0-L |
PVC |
8.0 |
1.0 |
|
|
HLMZ-M2S8.0/2.5-F |
304/316 |
8.0 |
2.5 |
|
|
HLMZ-M2S12/2.5-F |
304/316 |
12 |
2.5 |
|
注：
1、推薦在介質粘度≤1000mm2/S的工作條件下使用；
2、根據客戶的特殊需要，可帶壓力表或不帶壓力表，可按客戶的要求制作聯接方式；
3、可根據客戶要求或使用工況訂制網板式阻尼器或雙隔膜式阻尼器（技術參數表如上）。
4、以上選型和相關參數僅供參考，購買時請咨詢我們公司或您的供應商。
以上型號參數僅為參考，如需詳細產品介紹請致電本公司
