產品概述

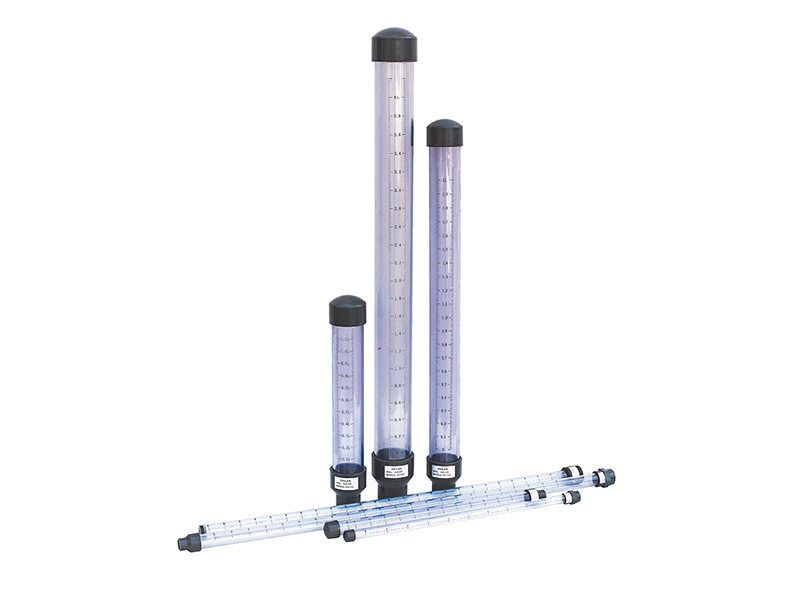

HLBD系列流量標定柱是一種標有刻度的計量容器。
主要特點
對計量泵輸出流量進行在線標定。
規格型號編制說明
HLBD：海藍流量標定柱
P/S/C：封頭材質PVC或PVDF/不銹鋼/碳鋼
□：容量（mL）
L/F/ Y：內螺紋聯接/法蘭聯接/由令聯接
H：帶防護罩
技術參數表
1、有機玻璃/石英玻璃管
|
規格型號 |
容量（mL） |
護套直徑 |
高度 |
聯接方式 |
適用流量（L/h） |
|
HLBD-S100-L-H |
100 |
25 |
430 |
Rc1/2″ |
12 |
|
HLBD-S250-L-H |
250 |
32 |
580 |
Rc1/2″ |
30 |
|
HLBD-S500-L-H |
500 |
40 |
680 |
Rc1/2″ |
60 |
|
HLBD-S1000-L-H |
1000 |
63 |
530 |
Rc3/4″ |
120 |
|
HLBD-S1500-L-H |
1500 |
80 |
530 |
Rc3/4″ |
180 |
|
HLBD-S2000-L-H |
2000 |
80 |
660 |
Rc3/4″ |
240 |
|
HLBD-S3000-L-H |
3000 |
90 |
750 |
Rc3/4″ |
360 |
|
HLBD-S4000-L-H |
4000 |
110 |
680 |
Rc1″ |
480 |
|
HLBD-S6000-L-H |
6000 |
110 |
910 |
Rc1″ |
720 |
|
HLBD-S10000-L-H |
10000 |
140 |
940 |
Rc1″ |
1200 |
|
HLBD-S25000-L-H |
25000 |
200 |
1000 |
Rc2″ |
3000 |
|
HLBD-S40000L-H |
40000 |
250 |
1100 |
Rc2″ |
6000 |
2、透明PVC管
|
規格型號 |
容量（mL） |
直徑 |
高度 |
聯接方式 |
適用流量（L/h） |
|
HLBD-P100-L |
100 |
25 |
450 |
Rc1/2″ |
12 |
|
HLBD-P250-L |
250 |
32 |
600 |
Rc1/2″ |
30 |
|
HLBD-P500-L |
500 |
40 |
680 |
Rc1/2″ |
60 |
|
HLBD-P1000-L |
1000 |
63 |
580 |
Rc3/4″ |
120 |
|
HLBD-P1500-L |
1500 |
75 |
650 |
Rc3/4″ |
180 |
|
HLBD-P2000-L |
2000 |
75 |
800 |
Rc3/4″ |
240 |
|
HLBD-P3000-L |
3000 |
90 |
800 |
Rc3/4″ |
360 |
|
HLBD-P4000-L |
4000 |
110 |
790 |
Rc1″ |
480 |
|
HLBD-P6000-L |
6000 |
110 |
1020 |
Rc1″ |
720 |
|
HLBD-P10000-L |
10000 |
140 |
1050 |
Rc1″ |
1200 |
|
HLBD-P25000-L |
25000 |
225 |
1150 |
Rc2″ |
3000 |
|
HLBD-P40000-L |
40000 |
280 |
1200 |
Rc2″ |
6000 |
注：
1、管材：可選透明PVC、有機玻璃、石英玻璃等材質；
2、封頭：可選304、316、碳鋼、鈦合金、哈氏合金以及PVC等材質；
3、可按客戶的要求制作聯接方式。
以上型號參數僅為參考，如需詳細產品介紹請致電本公司
