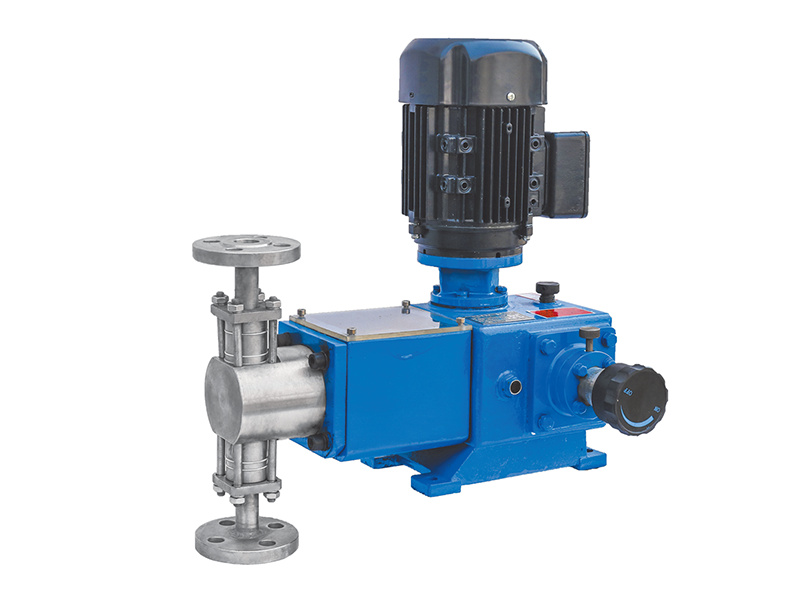

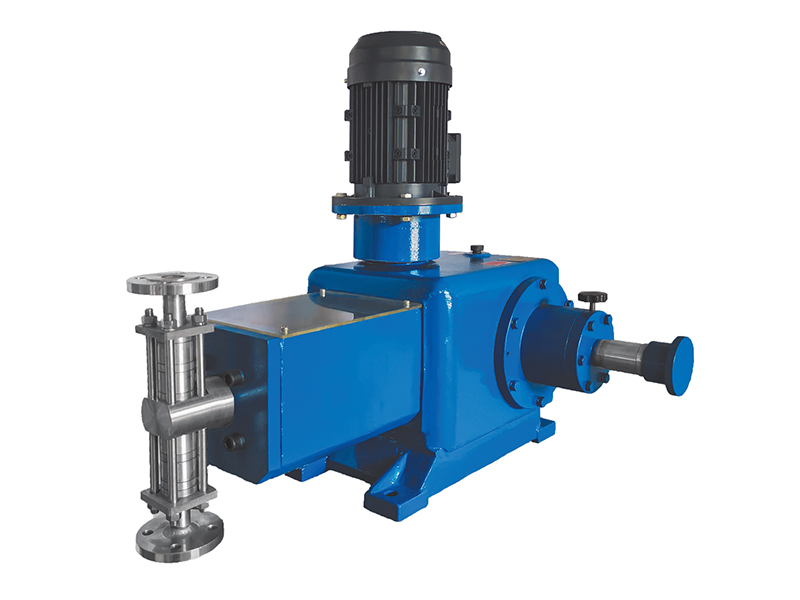

海藍J系列柱塞式計量泵
J系列柱塞式計量泵為電動機驅動的往復式容積控制泵，可通過改變電動機頻率（變頻電機）或十字頭行程大小，實現流量調節。根據機座大小分為J-W、J-X、J-Z、J-D、J-T五種機型，該系列計量泵廣泛用于水處理、石油化工、電力、食品飲料、造紙、紡織等行業的流體定量投加。
規格型號編制說明
J—W/X/Z/D/T□/△
J：柱塞式計量泵
W/X/Z/D/T：機座型號 W：微型 X：小型 Z：中型 D：大型 T：特大型
□：額定流量（L/h）
△：額定壓力（MPa）
結構與工作原理
J系列柱塞式計量泵采用的是N軸式傳動-調節機構。它具有承載力大，運行可靠，調節方便等優點，其原理是蝸桿蝸輪機構借助N軸，驅動連桿作偏心旋轉運動，連桿通過十字頭帶動柱塞在泵頭內作直線往復運動，通過N軸調節曲柄連桿旋轉時的圓心變化，從而使泵的行程長度在零至最大值范圍內靈活變化。
每個吸入行程，柱塞拉回，出口單向閥關閉，介質通過入口閥吸入泵頭腔；每個輸出沖程，柱塞推出，入口單向閥關閉，將介質通過出口閥壓出泵頭腔。運用單向閥特質阻止介質回流，從而實現介質輸送。
只有當輸出壓力大于吸入壓力時，方可獲得精確的流量控制。
工作條件
l 環境溫度：-10℃～40℃
l 介質溫度：在最大背壓下連續運行時
≤200℃（泵頭材質可選304、316、碳鋼等金屬）
l 介質粘度：≤1000mm2/s（特殊需要可達6000 mm2/s）
l 介質粒度：≤0.1mm
l 電動機：普通/防爆/變頻，三相380V/50Hz
主要特點
l 可選壓力范圍大，適合高壓工況
l 穩定可靠，性價比高，運行、維護成本低
l 柱塞與介質接觸，適用于精密定量投加無毒、無揮發、允許微泄漏等介質
l 泵內無安全泄放裝置，建議在泵的出口管路上安裝泄壓閥。
注：此系列泵嚴禁長時間超壓運行！
J-W型柱塞式計量泵

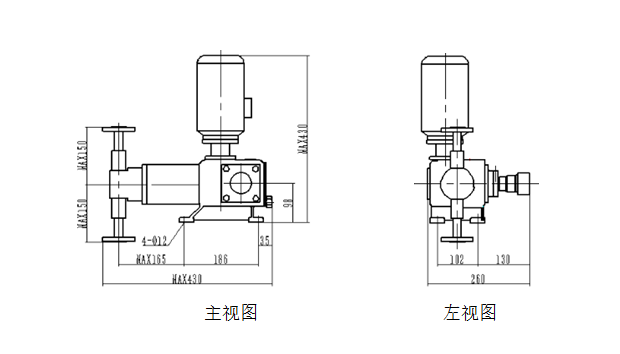

J-W型尺寸圖
性能參數：
l 流量范圍：1.6～160 L/h
l 壓力范圍：0.32～16 MPa
l 泵頭材質：可選304、316、碳鋼等
l 調節方式：可在0～100％范圍內無級手動調節
（可選自動變頻控制、自動行程控制等）
l 計量精度：重復再現精度≤1%
l 驅動類型：N軸驅動
l 驅動方式：電機驅動，標準配備380V三相交流
（可選普通/防爆/變頻電動機）
l 執行標準：GB/T7782-2008
技術參數表
|
規格型號 |
額定流量L/h |
額定排出壓力MPa |
柱塞直徑mm |
泵速r/min |
電機功率kW |
聯接方式 |
重量kg |
|
J-W1.6/6.3 |
1.6 |
6.3 |
5.7 |
75 |
0.18 |
DN10 |
～25 |
|
J-W1.6/12.5 |
1.6 |
12.5 |
5.7 |
75 |
0.25 |
||
|
J-W2/6.3 |
2 |
6.3 |
5.7 |
93 |
0.18 |
||
|
J-W2/12.5 |
2 |
12.5 |
5.7 |
93 |
0.25 |
||
|
J-W2.5/8 |
2.5 |
8.0 |
5.7 |
116 |
0.18 |
||
|
J-W2.5/16 |
2.5 |
16 |
5.7 |
116 |
0.25 |
||
|
J-W3.2/8 |
3.2 |
8.0 |
8 |
75 |
0.18 |
||
|
J-W3.2/16 |
3.2 |
16 |
8 |
75 |
0.25 |
||
|
J-W4/6.3 |
4 |
6.3 |
8 |
93 |
0.18 |
||
|
J-W4/12.5 |
4 |
12.5 |
8 |
93 |
0.25 |
||
|
J-W5/8 |
5 |
8.0 |
8 |
116 |
0.18 |
||
|
J-W5/16 |
5 |
16 |
8 |
116 |
0.25 |
||
|
J-W6.3/8 |
6.3 |
8.0 |
12 |
75 |
0.18 |
||
|
J-W6.3/16 |
6.3 |
16 |
12 |
75 |
0.25 |
||
|
J-W8/6.3 |
8 |
6.3 |
12 |
93 |
0.18 |
||
|
J-W8/12.5 |
8 |
12.5 |
12 |
93 |
0.25 |
||
|
J-W10/5 |
10 |
5.0 |
12 |
116 |
0.18 |
||
|
J-W10/10 |
10 |
10 |
12 |
116 |
0.25 |
||
|
J-W12.5/4 |
12.5 |
4.0 |
16 |
75 |
0.18 |
||
|
J-W12.5/8 |
12.5 |
8.0 |
16 |
75 |
0.25 |
||
|
J-W16/3.2 |
16 |
3.2 |
16 |
93 |
0.18 |
||
|
J-W16/6.3 |
16 |
6.3 |
16 |
93 |
0.25 |
||
|
J-W20/2.5 |
20 |
2.5 |
16 |
116 |
0.18 |
||
|
J-W20/5 |
20 |
5.0 |
16 |
116 |
0.25 |
||
|
J-W25/2 |
25 |
2.0 |
23 |
75 |
0.18 |
||
|
J-W25/4 |
25 |
4.0 |
23 |
75 |
0.25 |
||
|
J-W32/1.6 |
32 |
1.6 |
23 |
93 |
0.18 |
||
|
J-W32/3.2 |
32 |
3.2 |
23 |
93 |
0.25 |
||
|
J-W40/1.25 |
40 |
1.25 |
23 |
116 |
0.18 |
||
|
J-W40/2.5 |
40 |
2.5 |
23 |
116 |
0.25 |
||
|
J-W50/1 |
50 |
1.0 |
32 |
75 |
0.18 |
DN15 |
～30 |
|
J-W50/2 |
50 |
2.0 |
32 |
75 |
0.25 |
||
|
J-W63/0.8 |
63 |
0.8 |
32 |
93 |
0.18 |
||
|
J-W63/1.6 |
63 |
1.6 |
32 |
93 |
0.25 |
||
|
J-W80/0.63 |
80 |
0.63 |
32 |
116 |
0.18 |
||
|
J-W80/1.25 |
80 |
1.25 |
32 |
116 |
0.25 |
||
|
J-W100/0.5 |
100 |
0.5 |
45 |
75 |
0.18 |
||
|
J-W100/1 |
100 |
1.0 |
45 |
75 |
0.25 |
||
|
J-W125/0.32 |
125 |
0.32 |
45 |
93 |
0.18 |
||
|
J-W125/0.8 |
125 |
0.8 |
45 |
93 |
0.25 |
||
|
J-W160/0.32 |
160 |
0.32 |
45 |
116 |
0.18 |
||
|
J-W160/0.63 |
160 |
0.63 |
45 |
116 |
0.25 |
J-X型柱塞式計量泵

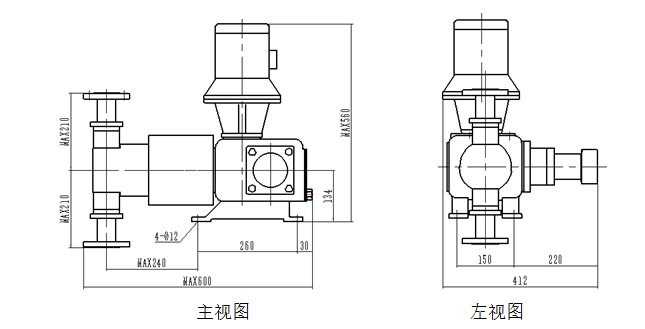

J-X型尺寸圖
性能參數：
l 流量范圍：5～1250 L/h
l 壓力范圍：0.32～40 MPa
l 泵頭材質：可選304、316、碳鋼等
l 調節方式：可在0～100％范圍內無級手動調節
（可選自動變頻控制、自動行程控制等）
l 計量精度：重復再現精度≤1%
l 驅動類型：N軸驅動
l 驅動方式：電機驅動，標準配備380V三相交流
（可選普通/防爆/變頻電動機）
l 執行標準：GB/T7782-2008
技術參數表
|
規格型號 |
額定流量L/h |
額定排出壓力MPa |
柱塞直徑mm |
泵速r/min |
電機功率kW |
聯接方式 |
重量kg |
|
J-X5/25 |
5 |
25 |
8 |
75 |
0.55 |
Ф12×2 焊接管 |
～50 |
|
J-X5/40 |
5 |
40 |
8 |
75 |
0.75 |
||
|
J-X6.3/25 |
6.3 |
25 |
8 |
93 |
0.55 |
||
|
J-X6.3/40 |
6.3 |
40 |
8 |
93 |
0.75 |
||
|
J-X8/25 |
8 |
25 |
8 |
116 |
0.55 |
||
|
J-X8/40 |
8 |
40 |
8 |
116 |
0.75 |
||
|
J-X10/25 |
10 |
25 |
8 |
144 |
0.55 |
||
|
J-X10/40 |
10 |
40 |
8 |
144 |
0.75 |
||
|
J-X12.5/25 |
12.5 |
25 |
12.5 |
93 |
0.55 |
||
|
J-X12.5/40 |
12.5 |
40 |
12.5 |
93 |
0.75 |
||
|
J-X16/20 |
16 |
20 |
12.5 |
116 |
0.55 |
||
|
J-X16/32 |
16 |
32 |
12.5 |
116 |
0.75 |
||
|
J-X20/16 |
20 |
16 |
12.5 |
144 |
0.55 |
||
|
J-X20/25 |
20 |
25 |
12.5 |
144 |
0.75 |
||
|
J-X25/12.5 |
25 |
12.5 |
16 |
93 |
0.55 |
||
|
J-X25/20 |
25 |
20 |
16 |
93 |
0.75 |
||
|
J-X32/10 |
32 |
10 |
16 |
116 |
0.55 |
||
|
J-X32/16 |
32 |
16 |
16 |
116 |
0.75 |
||
|
J-X40/8 |
40 |
8.0 |
16 |
144 |
0.55 |
||
|
J-X40/10 |
40 |
10 |
16 |
144 |
0.75 |
||
|
J-X50/6.3 |
50 |
6.3 |
23 |
93 |
0.55 |
DN15 |
|
|
J-X50/10 |
50 |
10 |
23 |
93 |
0.75 |
||
|
J-X63/5 |
63 |
5.0 |
23 |
116 |
0.55 |
||
|
J-X63/8 |
63 |
8.0 |
23 |
116 |
0.75 |
||
|
J-X80/4 |
80 |
4.0 |
23 |
144 |
0.55 |
||
|
J-X80/6.3 |
80 |
6.3 |
23 |
144 |
0.75 |
||
|
J-X100/3.2 |
100 |
3.2 |
32 |
93 |
0.55 |
～70 |
|
|
J-X100/5 |
100 |
5.0 |
32 |
93 |
0.75 |
||
|
J-X125/2.5 |
125 |
2.5 |
32 |
116 |
0.55 |
||
|
J-X125/4 |
125 |
4.0 |
32 |
116 |
0.75 |
||
|
J-X160/2 |
160 |
2.0 |
32 |
144 |
0.55 |
||
|
J-X160/3 |
160 |
3.0 |
32 |
144 |
0.75 |
||
|
J-X200/1.6 |
200 |
1.6 |
45 |
93 |
0.55 |
DN20 |
|
|
J-X200/2.5 |
200 |
2.5 |
45 |
93 |
0.75 |
||
|
J-X250/1.25 |
250 |
1.25 |
45 |
116 |
0.55 |
||
|
J-X250/2 |
250 |
2.0 |
45 |
116 |
0.75 |
||
|
J-X320/1 |
320 |
1.0 |
45 |
144 |
0.55 |
||
|
J-X320/1.6 |
320 |
1.6 |
45 |
144 |
0.75 |
||
|
J-X400/0.8 |
400 |
0.8 |
64 |
93 |
0.55 |
DN25 |
|
|
J-X400/1.25 |
400 |
1.25 |
64 |
93 |
0.75 |
||
|
J-X500/0.63 |
500 |
0.63 |
64 |
116 |
0.55 |
||
|
J-X500/1 |
500 |
1.0 |
64 |
116 |
0.75 |
||
|
J-X630/0.5 |
630 |
0.5 |
64 |
144 |
0.55 |
||
|
J-X630/0.8 |
630 |
0.8 |
64 |
144 |
0.75 |
||
|
J-X800/0.4 |
800 |
0.4 |
90 |
93 |
0.75 |
DN32 |
|
|
J-X800/0.63 |
800 |
0.63 |
90 |
93 |
1.1 |
||
|
J-X1000/0.32 |
1000 |
0.32 |
90 |
116 |
0.75 |
||
|
J-X1000/0.5 |
1000 |
0.5 |
90 |
116 |
1.1 |
||
|
J-X1250/0.32 |
1250 |
0.32 |
90 |
144 |
0.75 |
||
|
J-X1250/0.4 |
1250 |
0.4 |
90 |
144 |
1.1 |
J-Z型柱塞式計量泵

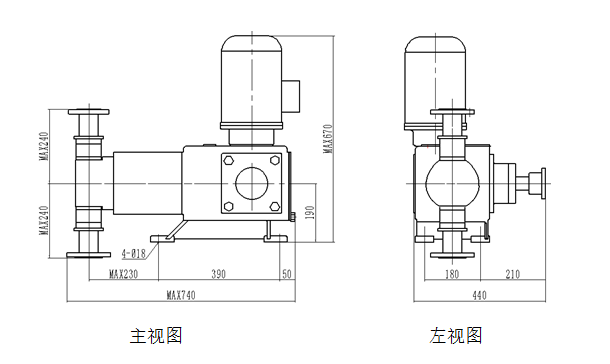

J-Z型尺寸圖
性能參數：
l 流量范圍：20～4000 L/h
l 壓力范圍：0.32～50 MPa
l 泵頭材質：可選304、316、碳鋼等
l 調節方式：可在0～100％范圍內無級手動調節
（可選自動變頻控制、自動行程控制）
l 計量精度：重復再現精度≤1%
l 驅動類型：N軸驅動
l 驅動方式：電機驅動，標準配備380V三相交流
（可選普通/防爆/變頻電動機）
l 執行標準：GB/T7782-2008
技術參數表
|
規格型號 |
額定流量L/h |
額定排出壓力MPa |
柱塞直徑mm |
泵速r/min |
電機功率kW |
聯接方式 |
重量kg |
|
J-Z20/50 |
20 |
50 |
12 |
93 |
1.1 |
Ф12×2 焊接管 |
～215 |
|
J-Z25/40 |
25 |
40 |
12 |
116 |
1.1 |
||
|
J-Z25/50 |
25 |
50 |
12 |
116 |
1.5 |
||
|
J-Z32/32 |
32 |
32 |
12 |
144 |
1.1 |
||
|
J-Z32/40 |
32 |
40 |
12 |
144 |
1.5 |
||
|
J-Z40/25 |
40 |
25 |
16 |
93 |
1.1 |
DN15 |
|
|
J-Z40/32 |
40 |
32 |
16 |
93 |
1.5 |
||
|
J-Z50/20 |
50 |
20 |
16 |
116 |
1.1 |
||
|
J-Z50/25 |
50 |
25 |
16 |
116 |
1.5 |
||
|
J-Z63/16 |
63 |
16 |
16 |
144 |
1.1 |
||
|
J-Z63/20 |
63 |
20 |
16 |
144 |
1.5 |
||
|
J-Z80/12.5 |
80 |
12.5 |
23 |
93 |
1.1 |
||
|
J-Z80/16 |
80 |
16 |
23 |
93 |
1.5 |
||
|
J-Z100/10 |
100 |
10 |
23 |
116 |
1.1 |
||
|
J-Z100/12.5 |
100 |
12.5 |
23 |
116 |
1.5 |
||
|
J-Z125/8 |
125 |
8.0 |
23 |
144 |
1.1 |
||
|
J-Z125/10 |
125 |
10 |
23 |
144 |
1.5 |
||
|
J-Z160/6.3 |
160 |
6.3 |
32 |
93 |
1.1 |
DN20 |
|
|
J-Z160/8 |
160 |
8.0 |
32 |
93 |
1.5 |
||
|
J-Z200/5 |
200 |
5.0 |
32 |
116 |
1.1 |
||
|
J-Z200/6.3 |
200 |
6.3 |
32 |
116 |
1.5 |
||
|
J-Z250/4 |
250 |
4.0 |
32 |
144 |
1.1 |
||
|
J-Z250/5 |
250 |
5.0 |
32 |
144 |
1.5 |
||
|
J-Z320/3.2 |
320 |
3.2 |
45 |
93 |
1.1 |
DN25 |
|
|
J-Z320/4 |
320 |
4.0 |
45 |
93 |
1.5 |
||
|
J-Z400/2.5 |
400 |
2.5 |
45 |
116 |
1.1 |
||
|
J-Z400/3.2 |
400 |
3.2 |
45 |
116 |
1.5 |
||
|
J-Z500/2 |
500 |
2.0 |
45 |
144 |
1.1 |
||
|
J-Z500/2.5 |
500 |
2.5 |
45 |
144 |
1.5 |
||
|
J-Z630/1.6 |
630 |
1.6 |
64 |
93 |
1.1 |
DN32 |
～235 |
|
J-Z630/2 |
630 |
2.0 |
64 |
93 |
1.5 |
||
|
J-Z800/1.25 |
800 |
1.25 |
64 |
116 |
1.1 |
||
|
J-Z800/1.6 |
800 |
1.6 |
64 |
116 |
1.5 |
||
|
J-Z1000/1 |
1000 |
1.0 |
64 |
144 |
1.1 |
||
|
J-Z1000/1.25 |
1000 |
1.25 |
64 |
144 |
1.5 |
||
|
J-Z1250/0.8 |
1250 |
0.8 |
90 |
93 |
1.1 |
DN40 |
|
|
J-Z1250/1 |
1250 |
1.0 |
90 |
93 |
1.5 |
||
|
J-Z1600/0.63 |
1600 |
0.63 |
90 |
116 |
1.1 |
||
|
J-Z1600/0.8 |
1600 |
0.8 |
90 |
116 |
1.5 |
||
|
J-Z2000/0.5 |
2000 |
0.5 |
90 |
144 |
1.1 |
||
|
J-Z2000/0.63 |
2000 |
0.63 |
90 |
144 |
1.5 |
||
|
J-Z2500/0.4 |
2500 |
0.4 |
125 |
93 |
1.1 |
DN50 |
|
|
J-Z2500/0.5 |
2500 |
0.5 |
125 |
93 |
1.5 |
||
|
J-Z3200/0.32 |
3200 |
0.32 |
125 |
116 |
1.1 |
||
|
J-Z3200/0.4 |
3200 |
0.4 |
125 |
116 |
1.5 |
||
|
J-Z4000/0.32 |
4000 |
0.32 |
125 |
144 |
1.5 |
J-D型柱塞式計量泵

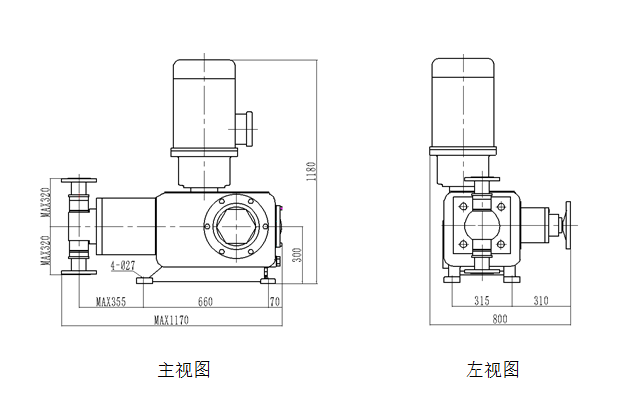

J-D型尺寸圖
性能參數：
l 流量范圍：63～6300 L/h
l 壓力范圍：0.32～50 MPa
l 泵頭材質：可選304、316、碳鋼等
l 調節方式：可在0～100％范圍內無級手動調節
（可選自動變頻控制、自動行程控制）
l 計量精度：重復再現精度≤1%
l 驅動類型：N軸驅動
l 驅動方式：電機驅動，標準配備380V三相交流
（可選普通/防爆/變頻電動機）
l 執行標準：GB/T7782-2008
技術參數表
|
規格型號 |
額定流量L/h |
額定排出壓力MPa |
柱塞直徑mm |
泵速r/min |
電機功率kW |
聯接方式 |
重量kg |
|
J-D63/32 |
63 |
32 |
16 |
93 |
2.2 |
DN15 |
～380 |
|
J-D63/50 |
63 |
50 |
16 |
93 |
4 |
||
|
J-D80/25 |
80 |
25 |
16 |
116 |
2.2 |
||
|
J-D80/50 |
80 |
50 |
16 |
116 |
4 |
||
|
J-D100/10 |
100 |
10 |
16 |
144 |
2.2 |
||
|
J-D100/20 |
100 |
20 |
16 |
144 |
2.2 |
||
|
J-D100/40 |
100 |
40 |
16 |
144 |
4 |
||
|
J-D125/10 |
125 |
10 |
23 |
93 |
2.2 |
DN20 |
|
|
J-D125/16 |
125 |
16 |
23 |
93 |
2.2 |
||
|
J-D125/32 |
125 |
32 |
23 |
93 |
4 |
||
|
J-D160/12.5 |
160 |
12.5 |
23 |
116 |
2.2 |
||
|
J-D160/25 |
160 |
25 |
23 |
116 |
4 |
||
|
J-D200/10 |
200 |
10 |
23 |
144 |
2.2 |
||
|
J-D200/20 |
200 |
20 |
23 |
144 |
4 |
||
|
J-D250/8 |
250 |
8.0 |
32 |
93 |
2.2 |
DN25 |
|
|
J-D250/16 |
250 |
16 |
32 |
93 |
4 |
||
|
J-D320/6.3 |
320 |
6.3 |
32 |
116 |
2.2 |
||
|
J-D320/12.5 |
320 |
12.5 |
32 |
116 |
4 |
||
|
J-D400/5 |
400 |
5.0 |
32 |
144 |
2.2 |
||
|
J-D400/10 |
400 |
10 |
32 |
144 |
4 |
||
|
J-D500/4 |
500 |
4.0 |
45 |
93 |
2.2 |
DN32 |
|
|
J-D500/8 |
500 |
8.0 |
45 |
93 |
4 |
||
|
J-D630/3.2 |
630 |
3.2 |
45 |
116 |
2.2 |
||
|
J-D630/6.3 |
630 |
6.3 |
45 |
116 |
4 |
||
|
J-D800/2.5 |
800 |
2.5 |
45 |
144 |
2.2 |
||
|
J-D800/5 |
800 |
5.0 |
45 |
144 |
4 |
||
|
J-D1000/2 |
1000 |
2.0 |
64 |
93 |
2.2 |
DN40 |
～430 |
|
J-D1000/4 |
1000 |
4.0 |
64 |
93 |
4 |
||
|
J-D1250/1.6 |
1250 |
1.6 |
64 |
116 |
2.2 |
||
|
J-D1250/3.2 |
1250 |
3.2 |
64 |
116 |
4 |
||
|
J-D1600/1.25 |
1600 |
1.25 |
64 |
144 |
2.2 |
||
|
J-D1600/2.5 |
1600 |
2.5 |
64 |
144 |
4 |
||
|
J-D2000/1 |
2000 |
1.0 |
90 |
93 |
2.2 |
DN50 |
|
|
J-D2000/2 |
2000 |
2.0 |
90 |
93 |
4 |
||
|
J-D2500/0.8 |
2500 |
0.8 |
90 |
116 |
2.2 |
||
|
J-D2500/1.6 |
2500 |
1.6 |
90 |
116 |
4 |
||
|
J-D3200/0.63 |
3200 |
0.63 |
90 |
144 |
2.2 |
||
|
J-D3200/1.25 |
3200 |
1.25 |
90 |
144 |
4 |
||
|
J-D4000/0.5 |
4000 |
0.5 |
125 |
93 |
2.2 |
DN65 |
|
|
J-D4000/1 |
4000 |
1.0 |
125 |
93 |
4 |
||
|
J-D5000/0.4 |
5000 |
0.4 |
125 |
116 |
2.2 |
||
|
J-D5000/0.8 |
5000 |
0.8 |
125 |
116 |
4 |
||
|
J-D6300/0.32 |
6300 |
0.32 |
125 |
144 |
2.2 |
||
|
J-D6300/0.63 |
6300 |
0.63 |
125 |
144 |
4 |

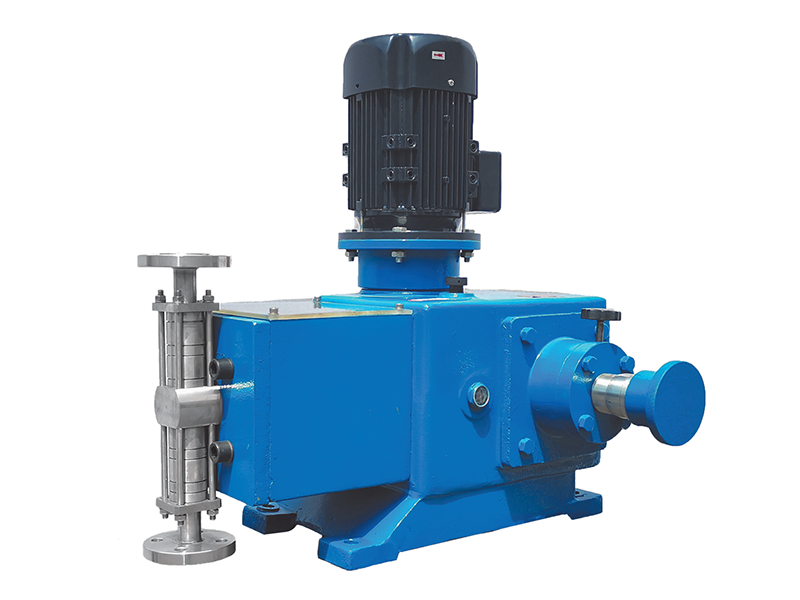

J-T型柱塞式計量泵
J-T型尺寸圖
性能參數：
l 流量范圍：160～16000 L/h
l 壓力范圍：0.32～50 MPa
l 泵頭材質：可選304、316、碳鋼等
l 調節方式：可在0～100％范圍內無級手動調節
（可選自動變頻控制、自動行程控制）
l 計量精度：重復再現精度≤1%
l 驅動類型：曲軸驅動
l 驅動方式：電機驅動，標準配備380V三相交流
（可選普通/防爆/變頻電動機）
l 執行標準：GB/T7782-2008
技術參數表
|
規格型號 |
額定流量L/h |
額定排出壓力MPa |
柱塞直徑mm |
泵速r/min |
電機功率kW |
聯接方式 |
重量kg |
|
J-T160/32 |
160 |
32 |
23 |
93 |
5.5 |
DN20 |
～630 |
|
J-T160/50 |
160 |
50 |
23 |
93 |
7.5 |
||
|
J-T200/25 |
200 |
25 |
23 |
116 |
5.5 |
||
|
J-T200/40 |
200 |
40 |
23 |
116 |
7.5 |
||
|
J-T250/20 |
250 |
20 |
23 |
145 |
5.5 |
||
|
J-T250/32 |
250 |
32 |
23 |
145 |
7.5 |
||
|
J-T320/16 |
320 |
16 |
32 |
93 |
5.5 |
DN25 |
|
|
J-T320/25 |
320 |
25 |
32 |
93 |
7.5 |
||
|
J-T400/12.5 |
400 |
12.5 |
32 |
116 |
5.5 |
||
|
J-T400/20 |
400 |
20 |
32 |
116 |
7.5 |
||
|
J-T500/10 |
500 |
10 |
32 |
145 |
5.5 |
||
|
J-T500/16 |
500 |
16 |
32 |
145 |
7.5 |
||
|
J-T630/8 |
630 |
8.0 |
45 |
93 |
5.5 |
||
|
J-T630/12.5 |
630 |
12.5 |
45 |
93 |
7.5 |
||
|
J-T800/6.3 |
800 |
6.3 |
45 |
116 |
5.5 |
||
|
J-T800/10 |
800 |
10 |
45 |
116 |
7.5 |
||
|
J-T1000/5 |
1000 |
5.0 |
45 |
145 |
5.5 |
||
|
J-T1000/8 |
1000 |
8.0 |
45 |
145 |
7.5 |
||
|
J-T1250/4 |
1250 |
4.0 |
64 |
93 |
5.5 |
DN32 |
|
|
J-T1250/6.3 |
1250 |
6.3 |
64 |
93 |
7.5 |
||
|
J-T1600/3.2 |
1600 |
3.2 |
64 |
116 |
5.5 |
||
|
J-T1600/5 |
1600 |
5.0 |
64 |
116 |
7.5 |
||
|
J-T2000/2.5 |
2000 |
2.5 |
64 |
145 |
5.5 |
||
|
J-T2000/4 |
2000 |
4.0 |
64 |
145 |
7.5 |
||
|
J-T2500/2 |
2500 |
2.0 |
90 |
93 |
5.5 |
DN50 |
～690 |
|
J-T2500/3.2 |
2500 |
3.2 |
90 |
93 |
7.5 |
||
|
J-T3200/1.6 |
3200 |
1.6 |
90 |
116 |
5.5 |
||
|
J-T3200/2.5 |
3200 |
2.5 |
90 |
116 |
7.5 |
||
|
J-T4000/1.25 |
4000 |
1.25 |
90 |
145 |
5.5 |
||
|
J-T4000/2 |
4000 |
2.0 |
90 |
145 |
7.5 |
||
|
J-T5000/1 |
5000 |
1.0 |
125 |
93 |
5.5 |
DN65 |
|
|
J-T5000/1.6 |
5000 |
1.6 |
125 |
93 |
7.5 |
||
|
J-T6300/0.8 |
6300 |
0.8 |
125 |
116 |
5.5 |
||
|
J-T6300/1.25 |
6300 |
1.25 |
125 |
116 |
7.5 |
||
|
J-T8000/0.63 |
8000 |
0.63 |
125 |
145 |
5.5 |
||
|
J-T8000/1 |
8000 |
1.0 |
125 |
145 |
7.5 |
||
|
J-T10000/0.5 |
10000 |
0.5 |
178 |
93 |
5.5 |
DN80 |
|
|
J-T10000/0.8 |
10000 |
0.8 |
178 |
93 |
7.5 |
||
|
J-T12500/0.4 |
12500 |
0.4 |
178 |
116 |
5.5 |
||
|
J-T12500/0.63 |
12500 |
0.63 |
178 |
116 |
7.5 |
||
|
J-T16000/0.32 |
16000 |
0.32 |
178 |
145 |
5.5 |
||
|
J-T16000/0.5 |
16000 |
0.5 |
178 |
145 |
7.5 |
以上型號參數僅為參考，如需詳細產品介紹請致電本公司
