海藍J1系列機械隔膜式計量泵
J1系列計量泵為電動機驅動的彈簧凸輪單缸機械隔膜式計量泵，是單凸輪式結構，可通過改變十字頭行程大小，實現流量調節。根據機座大小分為J1M2-W、J1M2-X兩種機型，該系列計量泵廣泛用于水處理、化工、電力、食品飲料、造紙、紡織等行業的流體定量投加。
規格型號編制說明
J1M2—W/X□/△
J1M2：單凸輪機械隔膜式
W/X：機座型號W：微型X：小型
□：額定流量（L/h）
△：額定壓力（MPa）
結構與工作原理
此系列計量泵傳動部分采用減速電機與偏心輪直連，減速機帶動偏心機構，通過鑲在偏心輪上的耐磨球軸承推動十字頭及膜片作直線前出運動，借助十字頭上的彈簧完成十字頭及膜片的返程復位，從而實現隔膜的連續動作。每個吸入行程，十字頭彈回，帶動隔膜產生撓曲位移，出口單向閥關閉，介質通過入口閥組吸入泵頭腔；每個輸出沖程，十字頭推出，入口單向閥關閉，十字頭推動隔膜將介質通過出口閥組壓出泵頭腔。運用單向閥的特質阻止介質回流，實現介質的吸入和輸出。
只有當輸出壓力大于吸入壓力時，方可獲得精確的流量控制。
工作條件
l 環境溫度：-10℃～40℃
l 介質溫度：在最大背壓下連續運行時
-18～40℃（泵頭材質可選PVC、PP等）
-18～70℃（泵頭材質可選PTFE、PVDF、金屬等）
l 介質粘度：≤800mm2/s
l 介質粒度：≤0.1mm
主要特點
l 應用范圍廣，可用于無泄漏投加有毒、易揮發、腐蝕性等危險性介質
l 采用螺桿調節機構，可以在運行時通過調節手輪來調節泵的流量大小，操作方便
l 采用加強復合隔膜，強度高，壽命長
l 設計簡單、結構緊湊、易于操作、經濟實用
l 無安全泄壓裝置，建議在泵的出口管路上安裝泄壓閥。
注：此系列泵嚴禁長時間超壓運行！

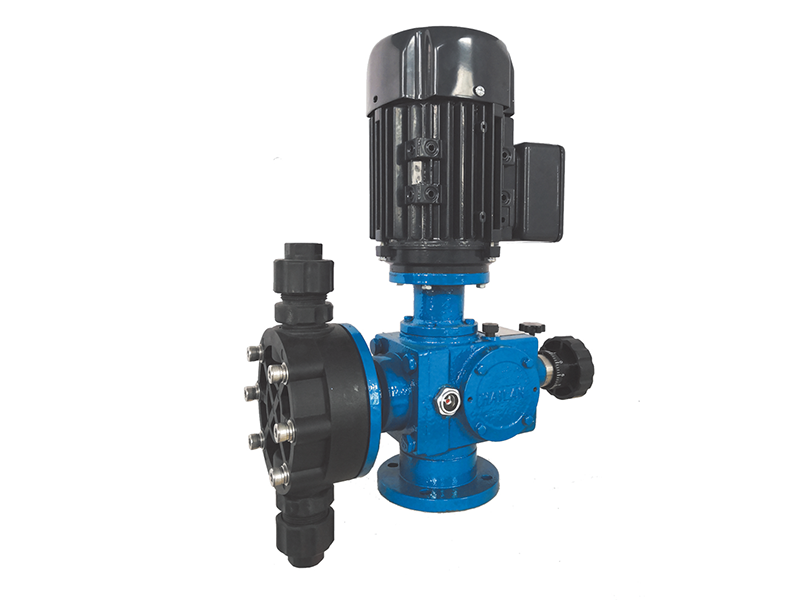

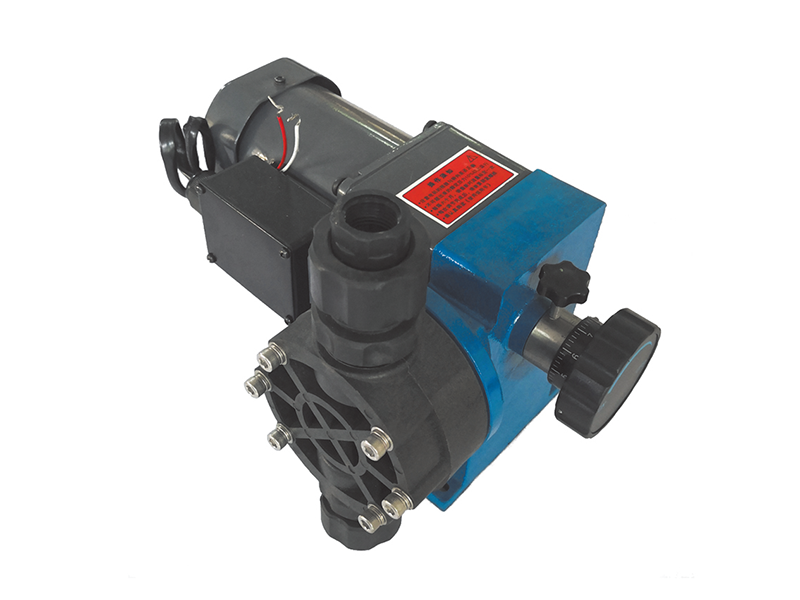

J1M2-W型機械隔膜式計量泵

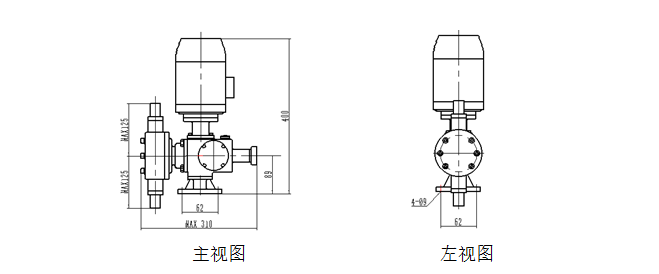

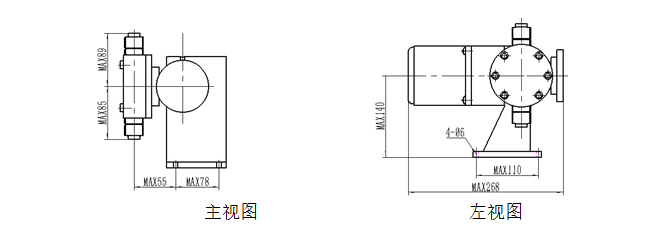

J1M2-W型尺寸圖
性能參數：
l 流量范圍：2.1～8.0L/h
l 壓力范圍：≤1.0MPa
l 泵頭材質：可選塑料、金屬等
l 調節方式：可在0～100％范圍內無級手動調節
l 計量精度：重復再現精度≤2%
l 驅動類型：單凸輪驅動
l 驅動方式：電動機驅動，標配220V單相交流
l 執行標準：GB/T7782-2008
技術參數表
|
規格型號 |
額定流量L/h |
額定排出壓力MPa |
泵速r/min |
電動機功率kW |
聯接方式 |
重量kg |
|
J1M2-W2.1/1.0 |
2.1 |
1.0 |
60 |
0.025 |
Ф6×Ф9軟管 |
～6 |
|
J1M2-W3.4/0.6 |
3.4 |
0.6 |
60 |
0.025 |
||
|
J1M2-W5.0/0.6 |
5.0 |
0.6 |
60 |
0.025 |
||
|
J1M2-W6.0/0.6 |
6.0 |
0.6 |
100 |
0.025 |
||
|
J1M2-W8.0/0.6 |
8.0 |
0.6 |
100 |
0.025 |

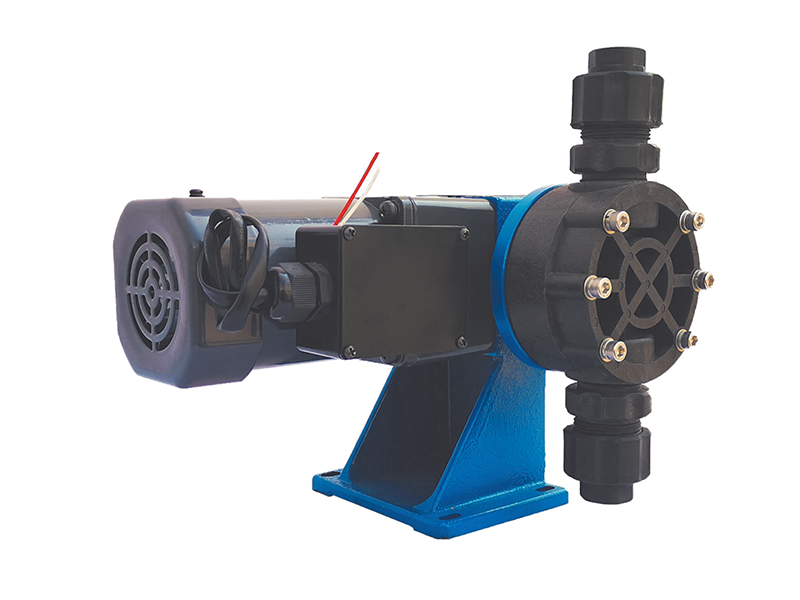

J1M2-X型機械隔膜式計量泵
|

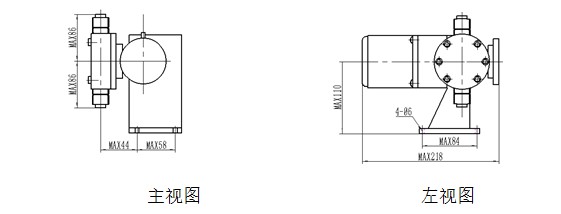

J1M2-X型尺寸圖
性能參數：
l 流量范圍：10～56L/h
l 壓力范圍：≤1.0MPa
l 泵頭材質：可選塑料、金屬等
l 調節方式：可在0～100％范圍內無級手動調節
l 計量精度：重復再現精度≤2%
l 驅動類型：單凸輪驅動
l 驅動方式：電動機驅動，標配220V單相交流
l 執行標準：GB/T7782-2008
技術參數表
|
規格型號 |
額定流量L/h |
額定排出壓力MPa |
泵速r/min |
電動機功率kW |
聯接方式 |
重量kg |
|
J1M2-X10/0.6 |
10 |
0.6 |
60 |
0.04 |
Ф9×Ф13軟管 |
～7 |
|
J1M2-X14/0.6 |
14 |
0.6 |
60 |
0.04 |
||
|
J1M2-X19/0.6 |
19 |
0.6 |
60 |
0.04 |
||
|
J1M2-X24/0.6 |
24 |
0.6 |
100 |
0.06 |
||
|
J1M2-X32/0.6 |
32 |
0.6 |
100 |
0.06 |
Ф12×Ф16軟管 |
|
|
J1M2-X40/0.6 |
40 |
0.6 |
100 |
0.06 |
||
|
J1M2-X48/0.6 |
48 |
0.6 |
120 |
0.06 |
||
|
J1M2-X56/0.6 |
56 |
0.6 |
140 |
0.06 |
J2系列機械隔膜式計量泵
J2系列計量泵為電動機驅動的彈簧凸輪機械隔膜式計量泵，雙凸輪結構，可通過改變電動機頻率（變頻電機）或十字頭行程大小，實現流量調節。根據機座大小分為J2M2-W、J2M2-X、J2M2-Z三種機型，該系列計量泵廣泛用于水處理、化工、電力、食品飲料、造紙、紡織等行業的流體定量投加。
規格型號編制說明
J2M2—W/X/Z□/△
J2M2：雙凸輪機械隔膜式
W/X/Z：機座型號W：微型 X：小型 Z：中型
□：額定流量（L/h）
△：額定壓力（MPa）
結構與工作原理
此系列計量泵傳動部分采用電動機驅動蝸桿蝸輪減速，帶動凸輪軸上的軸承將蝸輪的旋轉運動轉化成十字頭的直線前出運動，然后由十字頭帶動隔膜做撓曲位移，借助十字頭上的彈簧完成十字頭及膜片的返程復位，從而實現隔膜的連續動作。每個吸入行程，十字頭彈回，帶動隔膜產生撓曲位移，介質通過入口閥組吸入泵頭腔，出口單向閥關閉；每個輸出沖程，入口單向閥關閉，十字頭推動隔膜將介質通過出口閥組壓出泵頭腔。運用單向閥的特質阻止介質回流，從而實現介質輸送。
只有當輸出壓力大于吸入壓力時，方可獲得精確的流量控制。
工作條件
l 環境溫度：-10℃～40℃
l 介質溫度：在最大背壓下連續運行時
-18～40℃（泵頭材質可選PVC、PP等）
-18～70℃（泵頭材質可選PTFE 、PVDF、金屬等）
l 介質粘度：≤800mm2/s
l 介質粒度：≤0.1mm
l 電動機：普通/防爆/變頻
主要特點
l 應用范圍廣，可用于無泄漏投加有毒、易揮發、腐蝕性等危險性介質
l 操作方便，采用精密螺桿調節機構，可以在運行時通過變頻電機或調量手輪來調節泵的流量大小
l 此系列泵雙凸輪結構，復合隔膜，強度高，壽命長
l 無安全泄壓裝置，建議在泵的出口管路上安裝泄壓閥。
注：此系列泵嚴禁長時間超壓運行！

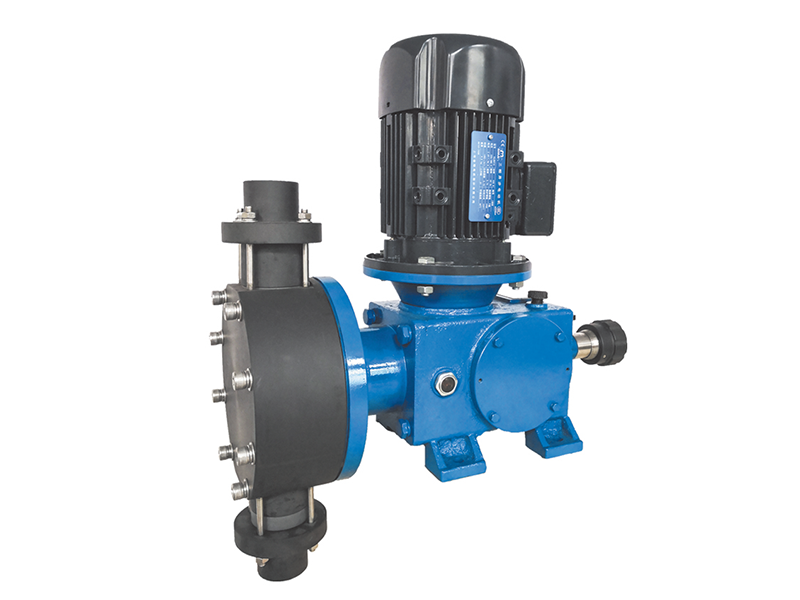

J2M2-W型機械隔膜式計量泵

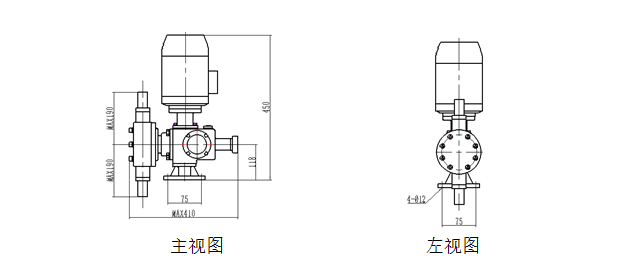

J2M2-W型尺寸圖
性能參數：
l 流量范圍：11～115L/h
l 壓力范圍：≤1.0MPa
l 泵頭材質：可選塑料、金屬等
l 調節方式：可在0～100％范圍內無級手動調節
（可選自動變頻控制）
l 計量精度：重復再現精度≤2%
l 驅動類型：雙凸輪驅動
l 驅動方式：電動機驅動，標配380V三相交流
（可選220V單相交流；防爆/變頻電動機）
l 執行標準：GB/T7782-2008
技術參數表
|
規格型號 |
額定流量L/h |
額定排出壓力MPa |
泵速r/min |
電動機功率kW |
聯接方式 |
重量kg |
|
J2M2-W11/1.0 |
11 |
1.0 |
93 |
0.12 |
Rc1/2″ |
～14 |
|
J2M2-W20/1.0 |
20 |
1.0 |
93 |
0.12 |
||
|
J2M2-W30/1.0 |
30 |
1.0 |
93 |
0.12 |
||
|
J2M2-W55/0.6 |
55 |
0.6 |
93 |
0.12 |
||
|
J2M2-W75/0.6 |
75 |
0.6 |
93 |
0.12 |
||
|
J2M2-W95/0.6 |
95 |
0.6 |
93 |
0.12 |
||
|
J2M2-W115/0.6 |
115 |
0.6 |
93 |
0.12 |

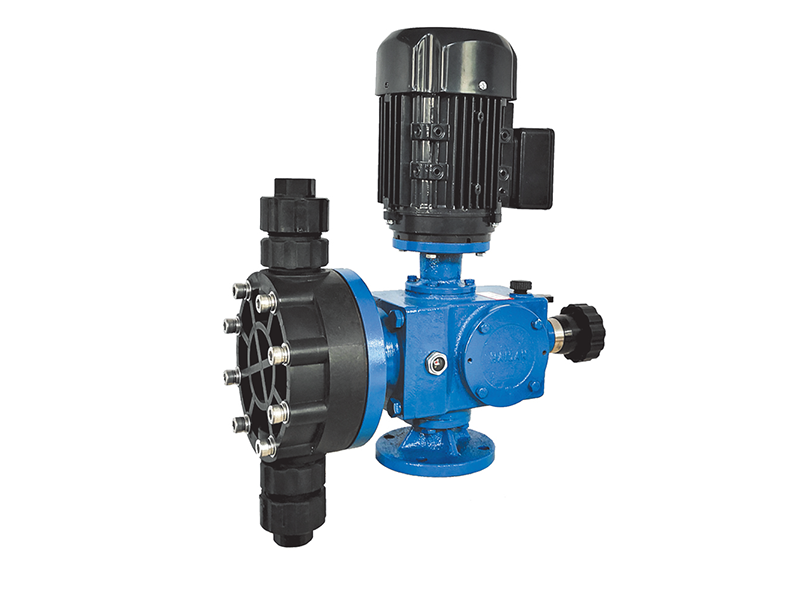

J2M2-X型機械隔膜式計量泵

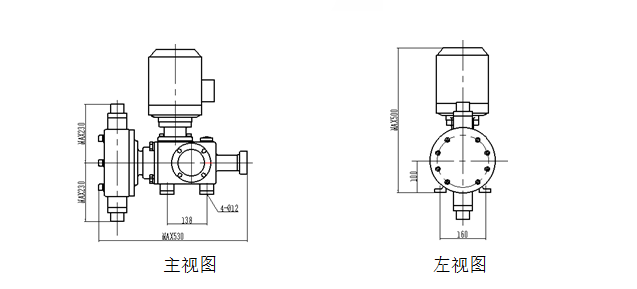

J2M2-X型尺寸圖
性能參數：
l 流量范圍：44～540L/h
l 壓力范圍：≤1.0MPa
l 泵頭材質：可選塑料、金屬等
l 調節方式：可在0～100％范圍內無級手動調節
（可選自動變頻控制）
l 計量精度：重復再現精度≤2%
l 驅動類型：雙凸輪驅動
l 驅動方式：電動機驅動，標配380V三相交流
（可選220V單相交流；防爆/變頻電動機）
l 執行標準：GB/T7782-2008
技術參數表
|
規格型號 |
額定流量L/h |
額定排出壓力MPa |
泵速r/min |
電動機功率kW |
聯接方式 |
重量kg |
|
J2M2-X44/1.0 |
44 |
1.0 |
116 |
0.25 |
Rc1/2″ |
～27 |
|
J2M2-X65/1.0 |
65 |
1.0 |
116 |
0.25 |
||
|
J2M2-X90/1.0 |
90 |
1.0 |
116 |
0.25 |
||
|
J2M2-X110/1.0 |
110 |
1.0 |
116 |
0.25 |
||
|
J2M2-X130/1.0 |
130 |
1.0 |
116 |
0.25 |
||
|
J2M2-X170/0.6 |
170 |
0.6 |
116 |
0.37 |
Rc3/4″ |
|
|
J2M2-X220/0.6 |
220 |
0.6 |
116 |
0.37 |
||
|
J2M2-X270/0.6 |
270 |
0.6 |
116 |
0.37 |
||
|
J2M2-X370/0.5 |
370 |
0.5 |
116 |
0.37 |
||
|
J2M2-X540/0.3 |
540 |
0.3 |
116 |
0.37 |
J2M2-Z型機械隔膜式計量泵
J2M2-Z型尺寸圖
性能參數：
l 流量范圍：140～1700L/h
l 壓力范圍：≤1.0MPa
l 泵頭材質：可選塑料、金屬等
l 調節方式：可在0～100％范圍內無級手動調節
（可選自動變頻控制）
l 計量精度：重復再現精度≤2%
l 驅動類型：雙凸輪驅動
l 驅動方式：電動機驅動，標配380V三相交流
（可選220V單相交流；防爆/變頻電動機）
l 執行標準：GB/T7782-2008
技術參數表
|
規格型號 |
額定流量L/h |
額定排出壓力MPa |
泵速r/min |
電動機功率kW |
聯接方式 |
重量kg |
|
J2M2-Z140/1.0 |
140 |
1.0 |
100 |
0.37 |
Rc3/4″ |
～50 |
|
J2M2-Z180/1.0 |
180 |
1.0 |
100 |
0.37 |
||
|
J2M2-Z220/1.0 |
220 |
1.0 |
100 |
0.37 |
||
|
J2M2-Z300/1.0 |
300 |
1.0 |
100 |
0.55 |
||
|
J2M2-Z270/0.7 |
270 |
0.7 |
100 |
0.55 |
Rc1″ |
|
|
J2M2-Z320/0.7 |
320 |
0.7 |
100 |
0.55 |
||
|
J2M2-Z440/0.7 |
440 |
0.7 |
100 |
0.55 |
||
|
J2M2-Z470/0.5 |
470 |
0.5 |
100 |
0.55 |
||
|
J2M2-Z630/0.5 |
630 |
0.5 |
100 |
0.55 |
||
|
J2M2-Z800/0.4 |
800 |
0.4 |
100 |
0.55 |
||
|
J2M2-Z960/0.3 |
960 |
0.3 |
100 |
0.55 |
Rc1-1/4″ |
|
|
J2M2-Z1230/0.3 |
1230 |
0.3 |
100 |
0.55 |
||
|
J2M2-Z1350/0.3 |
1350 |
0.3 |
144 |
0.75 |
Rc1-1/2″ |
|
|
J2M2-Z1500/0.3 |
1500 |
0.3 |
180 |
1.5 |
||
|
J2M2-Z1800/0.3 |
1800 |
0.3 |
180 |
1.5 |
RC1-1 2/1” |
|
|
J2M2-Z2000/0.3 |
2000 |
0.3 |
180 |
1.5 |
以上型號參數僅為參考，如需詳細產品介紹請致電本公司
