產品概述
計量泵等容積泵在系統低壓力下工作時，都會出現過量輸送（虹吸）現象。為防止類似問題，必須在計量泵的出口至少有0.7Bar的背壓。通過在計量泵出口管道中安裝背壓閥就能達到此目的。

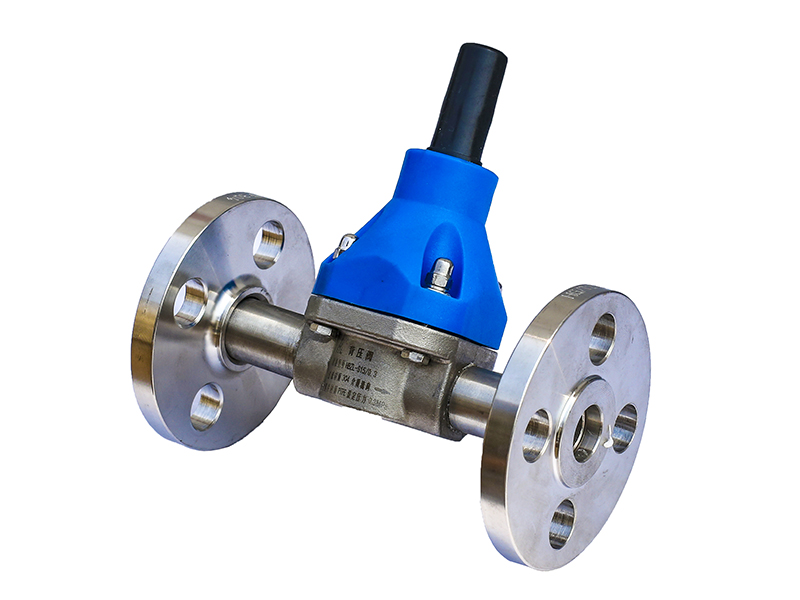

海藍系列背壓閥有HLBF和HLBF-2兩個系列。新研發的HLBF-2系列背壓閥，具有體積小、閉合好等優點。其結構更為緊湊，且閉合迅速，性能穩定。閥座采用獨有的尖角式結構，可保證閥的密封更為可靠。
工作原理
背壓閥是通過彈簧的彈力變化來工作的。當閥入口壓力低于設定值時，隔膜在彈簧彈力的作用下關閉管路；當閥入口壓力高于設定值時，隔膜壓縮彈簧，管路接通，液體通過背壓閥。
主要功能
l 為背壓閥的兩端管路提供壓力差；
l 防止虹吸現象發生；
l 和脈動阻尼器配合使用減少水錘對系統的危害；
l 與其他管路元件如脈動阻尼器等配合使用才能發揮最大效用。
規格型號編制說明
HLBF-2系列
HLBF-2P/S/C□/△-L/F/Y
HLBF-2：HLBF-2系列背壓閥
P/S/C：閥體材質PVC/不銹鋼/碳鋼
□：公稱通徑（DN）
△：開啟壓力（MPa）
L/F/ Y：內螺紋聯接/法蘭聯接/由令聯接
閥體材質
非金屬：可選PVC、PTFE、PP、PVDF等材質
金 屬：可選304、316、碳鋼、金屬襯氟、鈦合金、哈氏合金等材質
隔膜材質
隔膜：可選PTFE+NBR、PTFE、FKM、NBR等材質
HLBF-2系列技術參數表
|
規格型號 |
材質 |
公稱通徑(DN) |
設定壓力(MPa) |
外形尺寸 |
聯接方式 |
外形圖 |
|
|
D(mm) |
H(mm) |
||||||
|
HLBF-2P15/0.3-L |
PVC |
15 |
0.1-0.3 |
65 |
130 |
Rc1/2″ |
|
|
HLBF-2P20/0.3-L |
PVC |
20 |
0.1-0.3 |
87 |
167 |
Rc3/4″ |
|
|
HLBF-2P25/0.3-L |
PVC |
25 |
0.1-0.3 |
87 |
167 |
Rc1″ |
|
|
HLBF-2P32/0.3-L |
PVC |
32 |
0.1-0.3 |
118 |
220 |
Rc1-1/4″ |
|
|
HLBF-2P40/0.3-L |
PVC |
40 |
0.1-0.3 |
118 |
270 |
Rc1-1/2″ |
|
|
HLBF-2P50/0.3-L |
PVC |
50 |
0.1-0.3 |
150 |
340 |
Rc2″ |
|
|
HLBF-2S15/0.3-L |
304/316 |
15 |
0.1-0.3 |
65 |
130 |
Rc1/2″ |
|
|
HLBF-2S20/0.3-L |
304/316 |
20 |
0.1-0.3 |
87 |
165 |
Rc3/4″ |
|
|
HLBF-2S25/0.3-L |
304/316 |
25 |
0.1-0.3 |
87 |
165 |
Rc1″ |
|
|
HLBF-2S32/0.3-L |
304/316 |
32 |
0.1-0.3 |
118 |
215 |
Rc1-1/4″ |
|
|
HLBF-2S40/0.3-L |
304/316 |
40 |
0.1-0.3 |
118 |
260 |
Rc1-1/2″ |
|
|
HLBF-2S50/0.3-L |
304/316 |
50 |
0.1-0.3 |
150 |
330 |
Rc2″ |
|
注：
1、介質溫度：304、316等金屬下閥體：-18~+90℃；PVC等塑料下閥體：-18~+50℃；介質粘度：≤1000mm2/s；
2、可按客戶的要求制作聯接方式；
3、以上選型和相關參數僅供參考，購買時請咨詢我公司或您的供應商。
以上型號參數僅為參考，如需詳細產品介紹請致電本公司
